最新資訊
行業(yè)資訊
正航整理高溫合金冷拉棒材
2015-07-03 來(lái)源： 作者：佚名 閱讀：次
正航整理高溫合金冷拉棒材
本標(biāo)準(zhǔn)適用于高溫合金冷拉棒材，可用于制造航空及其它工業(yè)用的緊固件等零件。
1外形、尺寸及其允偏差許
1.1圓形棒材，供應(yīng)直徑為8-45mm，尺寸允許偏差按GB 905-82《冷拉圓鋼尺寸、外形、重
量及允許偏差》中的11級(jí)或12級(jí)，應(yīng)在合同中注明。
1.2方形棒材，供應(yīng)邊長(zhǎng)為8-30mm，尺寸允許偏差按GB 906-82《冷拉方鋼尺寸、外形重量
及允許偏差》中的11級(jí)或12級(jí)，應(yīng)在合同中注明。
1.3六角棒材，供應(yīng)內(nèi)切圓直徑為8-36mm，尺寸允許偏差按GB 907-82《冷拉六角鋼尺寸、
外形、重量及允許偏差》中的12級(jí)。
1.4棒材長(zhǎng)度應(yīng)大于2m，但長(zhǎng)度為1一2m者，每爐批允許量不超過(guò)支數(shù)的20%a短于lm，但
不短于0.5m者，每爐批不多于5根。
2技術(shù)要求
2.1 牌號(hào)和化學(xué)成分

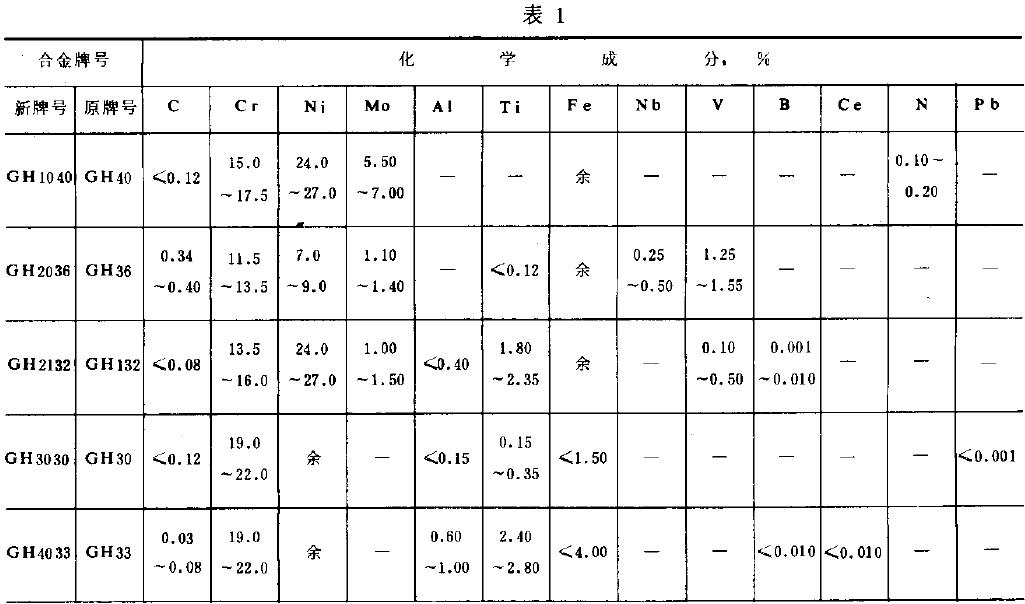

2.1 .1 合金的牌號(hào)和化學(xué)成分(熔煉分析)應(yīng)符合表1的規(guī)定。
2. 1.2 根據(jù)需方的特殊要求，并經(jīng)供需雙方協(xié)議，可供應(yīng)比表1規(guī)定的成分范圍較嚴(yán)的合金。
注:B、Ce按計(jì)算量加人。
2.1.3 成品棒材化學(xué)成分允許偏差
2.1.3.1 成品棒材的化學(xué)成分最大允許偏差值應(yīng)不超過(guò)表2之規(guī)定。
2.1 .3.2 經(jīng)需方同意，成品棒材的化學(xué)成分最大允許偏差值應(yīng)按GB/T 14992《高溫合金牌號(hào)》。
2. 2 冶煉方法
合金可采用如下冶煉方法生產(chǎn)，由需方選定在合同中注明，未注明時(shí)由供方自行選定。經(jīng)供需雙方協(xié)商亦可采用能滿足本標(biāo)準(zhǔn)要求的其它冶煉方法。
GH 1 040非真空感應(yīng)，非真空感應(yīng)+電渣重熔，電弧，電弧十電渣重熔。
GH 2 036非真空感應(yīng)+電渣重熔，電弧，電弧+電渣重熔。
GH 2 132非真空感應(yīng)+電渣重熔，電弧十電渣重熔，電弧+真空自耗。
GH 3 030非真空感應(yīng)，真空感應(yīng)，電弧。
GH 30 33非真空感應(yīng)+電渣重熔，真空感應(yīng)十電渣重熔，真空感應(yīng)十真空自耗，電弧，電弧十
電渣重熔，電弧+真空自耗。
2.3文貨狀態(tài)
2.8 .1 棒材應(yīng)以固溶處理，固溶處理后酸洗或冷拉狀態(tài)交貨，并在合同中注明。
在 交貨 狀 態(tài)下，對(duì)合金棒材的硬度要求規(guī)定如下:
GH 2 03 6 (GH36) H B (壓痕直徑d)> 3.5min
GH 2 13 2 (GH132) H B (壓痕直徑d)> 4.25mm
其 它 合 金HB(壓痕直徑d)供參考
2. 4 力學(xué)性能
2.4 .1 棒材用經(jīng)熱處理的試樣測(cè)定其力學(xué)性能。試樣的熱處理制度和合金的力學(xué)性能。
相關(guān)信息
粵公網(wǎng)安備 44190002001231號(hào)
